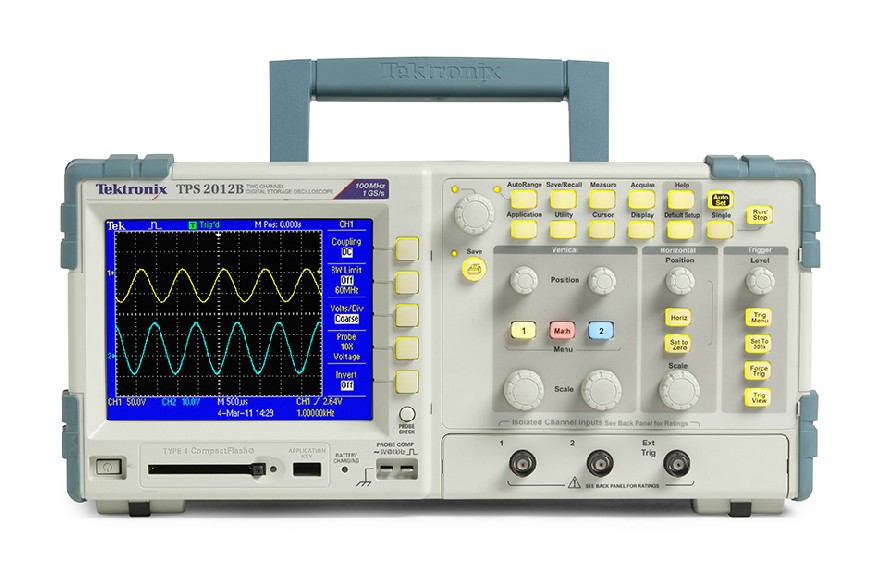

美国泰克TPS2012B 数字示波器 100MHz , 2CH，带隔离的示波器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型号 |
TPS2012B |
TPS2014B |
TPS2024B |
|
隔离通道 |
2 |
4 |
4 |
|
带宽*5 (MHz) |
100 |
100 |
200 |
|
各通道取样速率(GS/s) |
1.0 |
1.0 |
2.0 |
|
记录长度 |
2.5k点 |
||
|
显示器(1/4 VGA LCD) |
彩色 |
||
|
电池工作情况 |
两个热插拔电池组的容量 一个标配电池组提供4小时电池工作时间 选配的第二个电池组将电池工作时间延长至8小时 通过热插拔充电电池，可实现不间断的电池工作 |
||
|
自动测量 |
11 |
||
|
隔离外部触发输入（阻抗隔离） |
是 |
||
|
垂直分辨率 |
8位（常规或平均值） |
||
|
垂直灵敏度 |
使用经校准的微调时所有型号均为2 mV至5 V/div |
||
|
直流垂直精度 |
±3% |
||
|
垂直缩放 |
垂直扩展或压缩动态或停止波形 |
||
|
大输入电压(1 M??) |
300 VRMS CAT II（从BNC信号到BNC外壳） |
||
|
浮动电压 |
600 VRMS CAT II（从BNC外壳到BNC信号） |
||
|
位置范围 |
2 mV至200 mV/div ±1.8 V >200 mV至5 V/div ±45 V |
||
|
带宽限制 |
20 MHz |
||
|
线性动态范围 |
±5 div |
||
|
时基范围 |
5 ns至50 s/div |
5 ns至50 s/div |
2.5 ns至50 s/div |
|
时基精度 |
50 ppm |
||
|
输入阻抗 |
1 MΩ ±2%并联20 pF |
||
|
输入耦合 |
交流、直流、GND |
||
|
水平缩放 |
水平扩展或压缩动态或停止波形 |
||
|
FFT |
标配 |
||
|

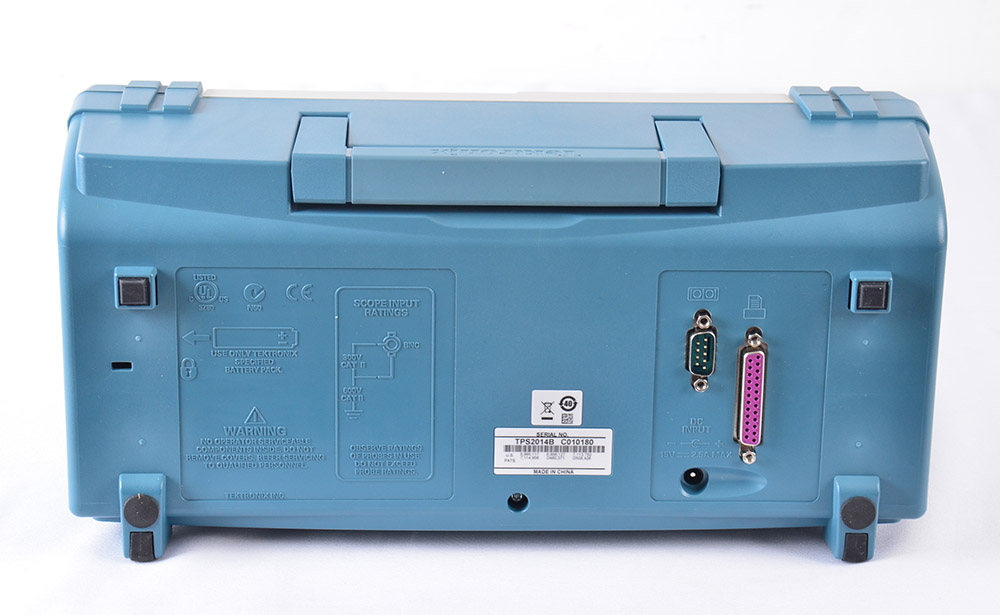

RS-232，Centronics并行端口 |
标配 |
||
|
个人计算机互联性 |
标配 |
||
|
集成的CompactFlash® 大容量存储器 |
标配 |
||
|
功率测量 |
选配软件包提供瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt和di/dt光标 |
||
|
显示器 |
1/4 VGA有源TFT彩色LCD显示屏 |
||
|
外形尺寸 |
336×161×130mm(宽×高×厚) |
||
|
重量 |
2.7kg(仅仪器) 3.2kg(带电池) |
||
TPS2012B 订购信息
TPS2012B、TPS2014B、TPS2024B数字存储示波器。
标配附件
|
附件 |
说明 |
|
探头 |
适用于TPS2012B和TPS2014B的TPP0101 100 MHz、10X无源探头；适用于TPS2024B的TPP0201 200 MHz、10X无源探头；每条通道标配一个探头 |
|
电池(1) |
带有电量计的锂离子电池，电池寿命为4小时。若要连续8小时使用电池操作，则需要两个电池 |
|
连接USB与RS-232的电缆 |
通过示波器背面的RS-232端口连接至PC USB的电缆 |
|
OpenChoice® 个人计算机连接软件 |
实现MS Windows个人计算机与TPS2000B系列示波器之间的快速、便捷通信的一组程序 |
|
NI SignalExpress™泰克版软件 |
实现基于个人计算机的NI SignalExpress与TPS2000B系列示波器之间便捷通信的程序 |
|
文档 |
用户手册（请参阅下文，了解可用的语言选项） |
|
带有电源线的交流适配器 |
|
|
NIM/NIST可追踪校准证明 |
|
|
前端保护盖 |
附件
|
附件 |
说明 |
|
TPS2PBND2 |
TPS2000B系列示波器的电源包。包括(4) P5122、100X高压无源探头和TPS2PWR1功率测量和分析软件 |
|
TPS2PWR1 |
功率测量应用程序包。瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt和di/dt光标 |
|
WSTRO |
WaveStar软件；Microsoft Windows应用程序，用于波形捕获、分析、文档编制以及从个人计算机上进行控制。提供增强的示波器数据测量、分析、远程设置和图表功能 |
|
TPSBAT |
附加电池 |
|
TPSCHG |
电池充电器 |
|
AC2100 |
用于携带仪器的软箱 |
|
HCTEK4321 |
用于携带仪器的硬箱（要求AC2100） |
|
077-0447-xx |
服务手册–仅为英语 |
|
077-0444-xx |
编程人员手册–仅为英语 |
探头
|
附件 |
说明 |
|
A621 |
2000 A、5-50 kHz交流电流探头/BNC |
|
A622 |
100 A、100 kHz交流/直流电流探头/BNC |
|
P5122*2 |
200 MHz、100X高压无源探头 |
|
P5205 |
高压有源差分探头（1300 Vp-p、100 MHz）（需要1103电源） |
|
P5210 |
高压有源差分探头（5,600 Vp-p、50 MHz）（需要1103电源） |
|
CT2 |
2.5 A、200 MHz交流探头 |
|
TCP202 |
15 A、50 MHz交流/直流（需要1103电源） |
|
TCP303/TCPA300 |
150 A、15 MHz交流/直流电流探头/放大器 |
|
TCP305/TCPA300 |
50 A、50 MHz交流/直流电流探头/放大器 |
|
TCP312/TCPA300 |
30 A、100 MHz直流/交流电流探头/放大器 |
|
TCP404XL/TCPA400 |
500 A、2 MHz交流/直流电流探头/放大器 |
*2 P5122探头不得用于对直流偏置过300 V的信号进行交流耦合测量。测量高压直流电源的波纹时使用P5120探头。
